케이블타이 인장 강도 실험과 품질 측정 데이터
케이블타이 품질을 결정한다. [인장강도]
현대 산업 현장에서는 작은 부품 하나의 신뢰성이 전체 시스템의 안정성과 직결된다. 케이블타이도 마찬가지다. 전선 결속, 배관 고정, 부자재 조립, 심지어는 구조물 임시 체결에 이르기까지 다양한 현장에서 핵심적인 역할을 한다. 특히 전기, 통신, 건축, 자동차 산업에서는 케이블타이의 성능이 작업 안정성과 직결되므로, 단순한 결속이 아닌 정량적인 품질 보증이 필요하다. 그 중심에 있는 것이 바로 ‘인장 강도 실험'이다. 이 수치는 단순한 마케팅용 데이터가 아니라, 실제 산업 적용을 위해 필수적으로 요구되는 공식적인 품질 기준이다.
인장강도란 무엇인가?
인장강도란 케이블타이가 끊어지기 직전까지 견딜 수 있는 최대 하중을 말한다. 단위는 일반적으로 N(뉴턴) 또는 kgf(킬로그램힘)을 사용한다. 예를 들어, 인장강도 220N의 케이블타이는 약 22kg의 하중까지 버틸 수 있다. 이 수치는 단순한 숫자가 아니라, 산업 현장에서 실제로 적용 가능한 결속력의 기준이다.
220N, 산업의 기준이 되는 강도
많은 산업현장에서 220N은 케이블타이 품질을 가늠하는 하나의 기준이 된다. 단순히 잘 묶이는 정도가 아니라, 작업 중의 진동, 중력, 환경 변화 등 외부 요인으로부터 안전하게 버틸 수 있는 하중의 수준이다. 예를 들어보자. 벽면을 따라 배치된 전선 다발을 고정하는 작업에서, 전선 하나당 무게가 1~2kg이라 하더라도, 묶이는 전체 다발의 무게는 10kg을 넘길 수 있다. 여기에 진동, 온도 변화에 따른 팽창, 외부 충격이 더해지면 순간적으로 수 배 이상의 힘이 가해질 수 있다. 이럴 때 케이블타이가 버텨야 하는 강도가 바로 220N 수준이다. 특히 건축 시공, 전기 트레이 고정, 배관 결속 등에서 최소 200N 이상의 인장강도를 요구하는 경우가 많으며, 220N이라는 숫자는 ‘현장에서 안심하고 사용할 수 있는 최소 기준’으로 받아들여진다.
인장강도 실험은 어떻게 진행되는가?

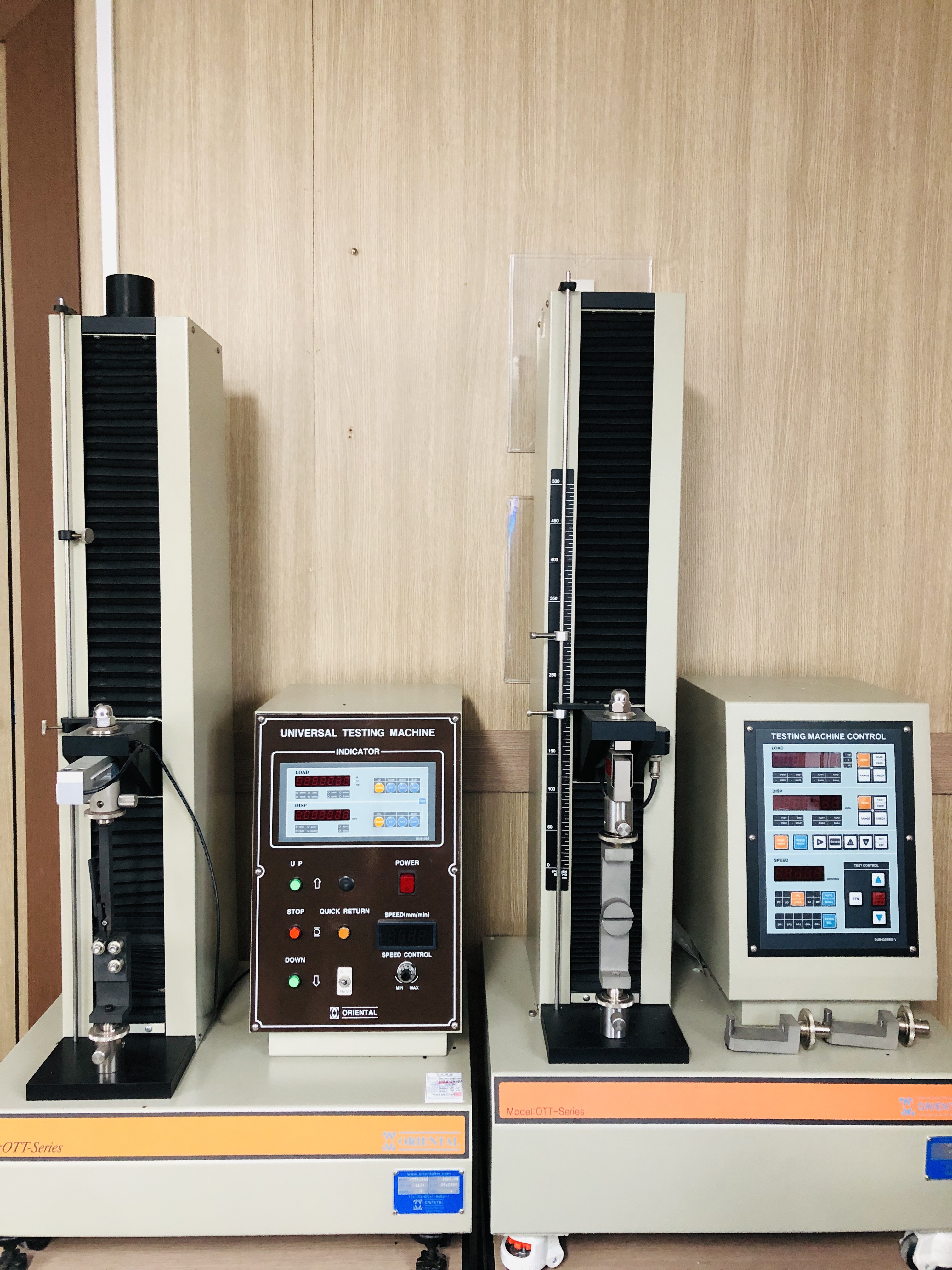

실험 장비: 만능재료시험기(UTM)
케이블타이의 인장강도 실험은 만능재료시험기(UTM, Universal Testing Machine)을 통해 수행된다. 이 장비는 일정한 속도로 하중을 증가시켜, 제품이 끊어지기 전까지의 최대 하중을 정밀하게 측정할 수 있다.
실험 절차
- 시편 준비: 실제 생산된 케이블타이를 테스트용으로 샘플링한다. 일반적으로 체결된 상태로 준비한다.
- 고정: 시험기의 상단과 하단 그립(grip)에 케이블타이를 고정한다.
- 속도 설정: 일정한 하중 증가 속도(예: 100mm/min)로 설정한다.
- 하중 가함: 장비가 자동으로 하중을 증가시키며 케이블타이에 힘을 가한다.
- 파단 시점 기록: 케이블타이가 끊어지는 순간의 하중을 인장강도로 기록한다.
- 파단 원인 분석: 머리 파손, 체결부 이탈, 밴드 끊김 등 고장 유형을 분석해 품질 데이터로 활용한다.
이 실험은 국제적인 시험 기준에 따라 진행된다. 대표적인 규격은 다음과 같다.
- UL 62275 (미국 UL 전기용 부속품 시험 기준)
- ASTM D638 (플라스틱 재료의 인장 특성 시험)
- KS C IEC 62275 (한국산업표준)
인장강도 공식 산출 방식
인장강도는 이론적으로 다음의 수식으로 계산된다. 인장강도(MPa) = 최대 하중(N) ÷ 단면적(mm²) 하지만 케이블타이는 단순한 플라스틱 판재가 아니기 때문에, 실제로는 단면적 계산이 어렵다. 결속 톱니 구조, 내부 응력 분포, 머리부의 체결 방식 등 여러 변수가 작용하기 때문이다. 따라서 일반적으로는 정확한 단면적을 계산하지 않고, 실험으로 측정된 최대 하중 자체를 인장강도로 사용한다. 예를 들어, 4.8mm 폭, 1.3mm 두께의 케이블타이가 220N까지 버텼다면, 이 수치 자체가 제품의 사양으로 명시된다.
산업 현장에서 인장강도는 어떻게 적용되는가?
전기공사 및 통신 시공
건물 내부 배선이나 통신망 공사에서는 케이블트레이, 배전함, 천장 고정용 타이 등이 쓰인다. 이때는 수십 가닥의 전선이 한 번에 묶이며, 케이블타이 하나가 최소 수십 kg을 지탱해야 한다. 따라서 최소 220N~356N 수준의 인장강도를 가진 제품이 필요하다.
자동차 부품 고정
엔진룸, 휠하우스, 하부 섀시 등 진동과 고열이 심한 환경에서는 고강도 케이블타이가 요구된다. 이때는 단순히 인장강도뿐 아니라, 고온에서도 버틸 수 있는 물성 유지력이 함께 검토된다. 보통 370mm 길이, 512N 인장강도를 가진 제품이 사용된다.
건설 및 구조물 고정
임시 거푸집 보조 고정이나 배관 결속에 케이블타이가 쓰인다. 짧은 기간만 체결되지만, 순간적인 하중이 클 수 있으므로 고강도 제품이 필수다. 356N 이상의 인장강도 제품이 자주 사용된다.
품질 데이터로서 인장강도의 역할
단지 끊어지지 않는 것만으로는 품질을 보장할 수 없다. 케이블타이는 작업자가 체결할 때부터, 구조물에 부착되고, 현장에서 사용되는 수개월 혹은 수년 동안 지속적으로 하중을 버텨야 한다. 이러한 신뢰성은 실험 데이터 없이 입증될 수 없다. 따라서 품질 데이터로서 인장강도 수치는 다음의 역할을 한다.
- 제품 간 편차 최소화
- 불량률 감소 및 예측 가능성 확보
- 공공 조달 및 대형 프로젝트에서의 사전 인증
- 고객사 납품 시 시험 성적서 제출 가능

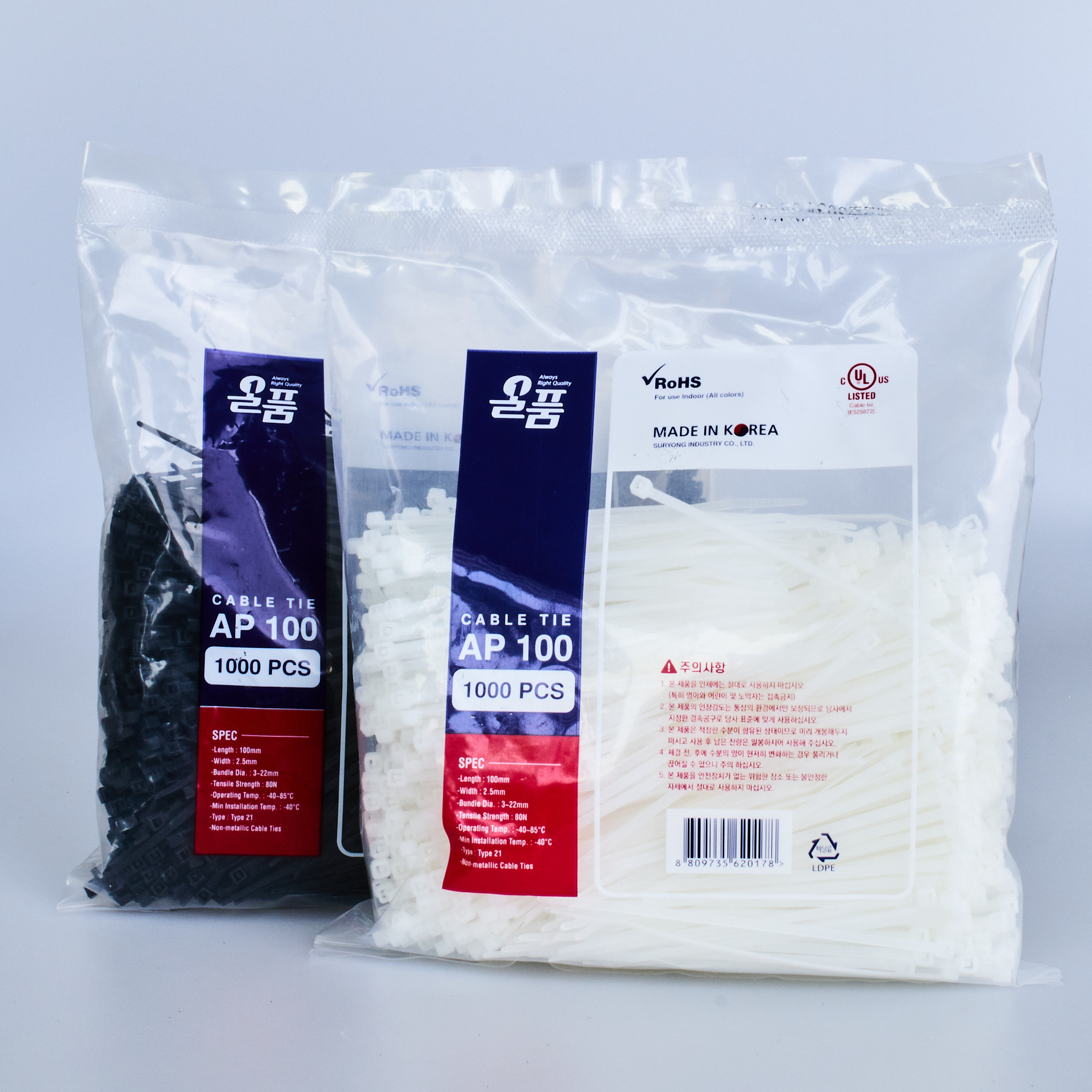

올품의 인장강도 시험 시스템
올품(ALLPUM)은 산업용 케이블타이 브랜드로서, 인장강도를 핵심 품질 기준으로 설정하고 있다.
- 일일 단위 무작위 샘플링 테스트
- 모든 생산 로트별 시험 데이터 기록 및 추적 가능
- 제품별 시험 성적서 발행 가능 (요청 시 제공)
- 시험기 정기 보정 및 표준화된 실험 환경 유지
이러한 시스템을 통해, 단순한 수치가 아닌 산업 신뢰성을 보장하는 데이터를 제공하고 있다.
결론: 케이블타이의 품질은 결국 수치로 증명된다
220N이라는 숫자, 그저 강한 것이 아니라 작업자의 안전과 결과물을 지켜주는 신뢰의 수치다.
인장강도는 케이블타이의 본질적인 가치다.
작고 단순해 보이는 이 부품 하나가
산업 현장 전체의 품질을 좌우할 수 있다.
그러므로 케이블타이를 선택할 때,
단지 가격이 아닌 측정된 수치와 품질관리 시스템을 갖춘 제품을 선택해야 한다.
그 기준은 올품 케이블타이가 새롭게 정의해갈 것이다.
